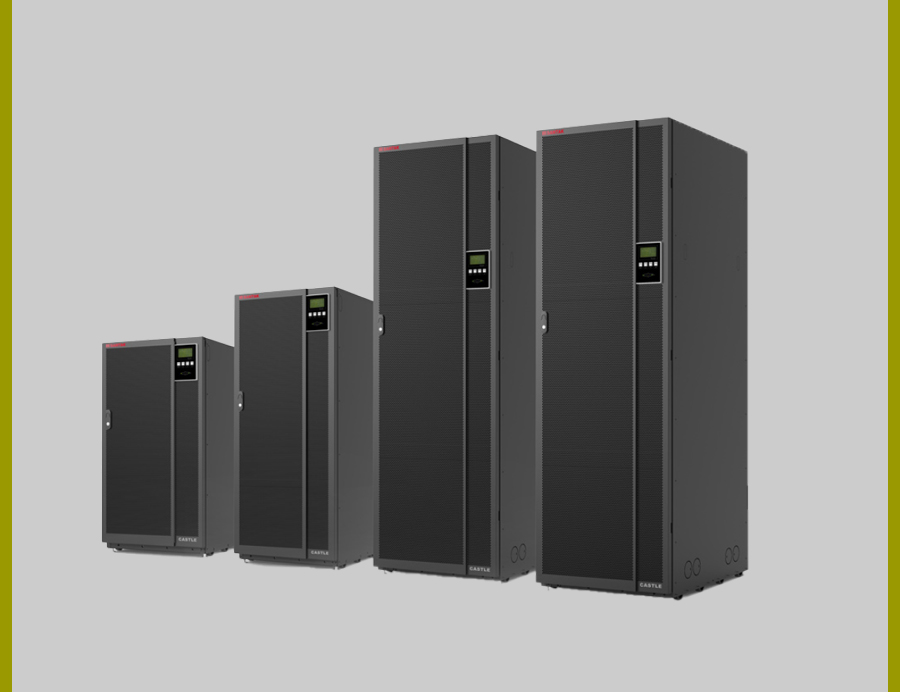

产品介绍

城堡3C3 Pro是山特城堡3C3经典产品系列的全新换代产品，采用全数字化控制技术，集成了当代电力电子和自动控制领域的技术成果，为用户关键负载提供安全、可靠、稳定、环保的电力保障。在延续城堡3C3系列UPS高可靠度和高适应性的同时，全新一代城堡 3C3 Pro 提供了更大的功率、更低的TCO、更可靠的业务保障和更便捷的维护和管理。

3C3 Pro ISO版本是在3C3 Pro基础上专门针对轨道交通，工业等应用环境升级开发的新产品。能够在复杂恶劣的运行环境下为用户关键负载提供安全，可靠，稳定，绿色的电力保障。




应用场景

中、小型数据中心、计算机数据机房、通讯基站、自动化控制系统、安保系统、广播电视系统、工厂生产过程控制、石油化工、交通信号系统

、轨道交通

产品特性

1、更大功率，配置灵活满足更多应用场景

集成输出隔离变压器，更高的功率密度，为您节省占地；

高达0.9输出功因，与当代IT设备高度匹配，适应性更广；

支持并机，满足不同容量规模的电力保护需要；

双/单输入可选，满足不同用户需求，灵活性更高；

电池节数连续可调，可灵活配置；

支持锂电池储能应用；

2、更可靠保障， 为关键电力保驾护

标配防尘网，满足更多应用场景；

PCBA三防技术，提升系统可靠性；

智能电池管理，为您延长高达50%电池寿命；

N+1冗余并机技术，提升电力系统可靠性；

采用高可靠性关键元器件选型设计；

支持电池状态检测、辅助电源检测；

标准配置双输入，供电更有保障。

3、更低TCO,  为业主节省拥有成本

占地面积小，可高达44%空间节省；

便捷安装，节省您的安装成本；

支持2台并机供电池组，节省您的初期投入成本和占地面积。

4、更便捷维护和管理

模块化设计，易于维护，节省您的维护成本；

Winpower监控，可通过网页、APP监控、管理您的电力运行；

丰富配置，多种接口和板卡支持，满足您不同的通讯和监控需要；

智能化管理，降低了日常UPS的维护难度；

全前方维护，节省服务空间；

标配滚轮易于现场移动及安装就位。

规格参数




型号			15KS-ISO	20KS-ISO	30KS-ISO	40KS-ISO	60KS-ISO	80KS-ISO	100KS-ISO
功率等级	kVA		15	20	30	40	60	80	100
	kW		13.5	18	27	36	54	72	90
拓扑结构			双变换在线式，IGBT
UPS整流输入
拓扑结构			IGBT，PWM调制技术
额定电压			380Vac/220Vac
电压范围			-50% ~ 20%，视负载量变化
功率因数			0.99
THD (i)			<5%
频率			50/60Hz自适应
频率范围			42 - 72 Hz
UPS输出
输出隔离变压器			标配
功率因数			0.9
电压			380Vac/220Vac +/-1%
过载能力			125%，10min；150%，1min
THDV			线性载<2%
频率			50/60Hz
负载不平衡			100%
峰值因素			3：1
旁路
静态旁路			标配
旁路电压			380Vac(+/-15%)						可选
维修旁路			标准
电池
电池类型			VRLA - 密封式阀控铅酸蓄电池，锂电池
后备时间			依电池组容量和工作条件而定
电池电压			默认432VDC						默认480VDC
充电时间			8小时达到满容量90%
通讯监控
标配通讯接口			RS - 232，Mini-Slot通讯插槽
通讯附件（可选）			Modbus/Ethernet 卡；AS/400 卡(标配)；NMC卡
操作环境
工作温度			0 ~ 40ºC
储存温度			-25 ~ 55ºC
相对湿度			5% ~ 95%，无凝露
海拔高度			小于1000米，无降额
认证
EMC标准			IEC61000-4
EMI标准			EN5550022/EN55024
质量标准			ISO 90001:2000，ISO 14001:1996
认证			TLC - 泰尔认证
物理信息
尺寸 (WxDxH) mm			500 x 713 x 960		500 x 713 x 1230		600 x 803 x 1876
净重 (Kg)			205		242	280	532	575	532
注：1. 对电池配置细节，请咨询山特相应销售人员； 2.基于产品持续优化，规格参数可能不定期更新，若有疑问，请咨询山特销售人员。
