产品介绍

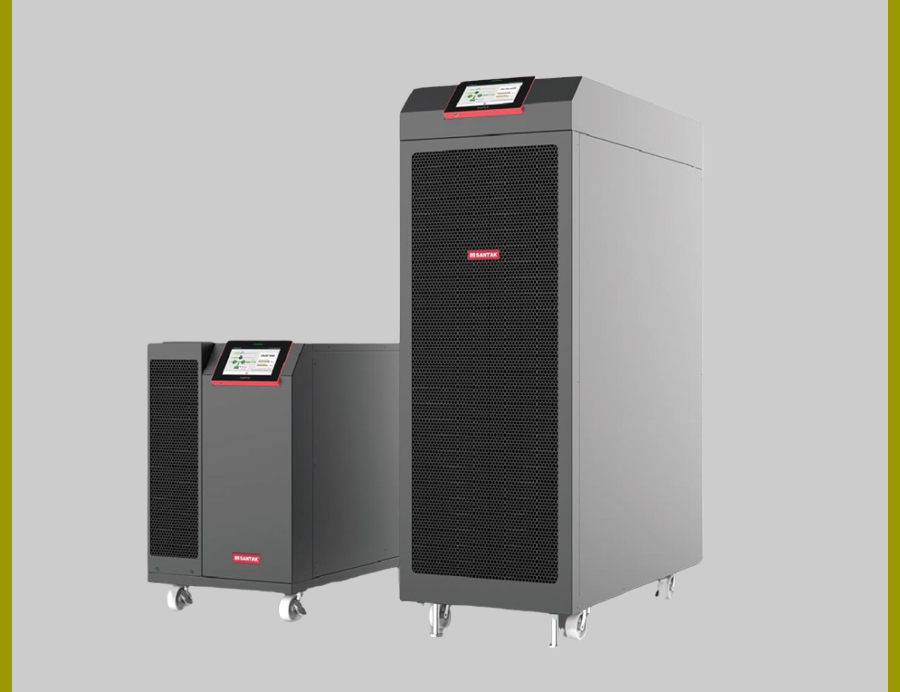

山特城堡3C3 HD是山特城堡3C3经典产品系列的创新升级产品，山特城堡系列UPS秉承为用户关键负载提供安全、可靠、稳定、环保的电力保障为宗旨，不断对产品进行优化和更新。新一代3C3HD采用目前先进的电力电子及数字信号控制保护技术，则具有更高效率，更小体积，更高性能，更便捷操作等特点，能在各个行业领域为用户提供高品质电源保障。




应用场景

中、小型数据中心、计算机数据机房、自动化控制系统、交通运输、银行，金融、通讯行业，5G、生产制造。

产品特性

采用新一代IGBT及三电平技术，在线效率高达96%，ECO模式高达99%；

输出功率因数1.0，有效带载量提升10%；

模块化设计，MTTR<30分钟；

更高功率密度，占地面积节约50%；

充电功率提升4倍，充电时间大幅减少；

智能电容故障预警功能，进一步提升可靠性；

智能电池管理功能；

具有智能虚拟负载测试功能；

5”彩色触摸屏，设备管理更便捷；

标准支持铅酸，锂电等电池类型；

支持4台并机，可并机共电池；

支持电池冷启动；

规格参数

型号		3C3 HD-20K	3C3 HD-30K	3C3 HD-40K	3C3 HD-60K	3C3 HD-80K
额定容量		20KVA/20KW	30KVA/30KW	40KVA/40KW	60KVA/60KW	80KVA/80KW
输入	输入方式	三相+N线+地线
	频率	50/60Hz，范围42 - 70Hz
	功率因数	≥ 0.99
	市电电压范围	201 ~ 478Vac线电压； 116 ~ 276Vac相电压
	旁路电压范围	338 ~ 458Vac线电压； 195 ~ 264Vac相电压
	输入电流谐波	<2%线性负载； <5%非线性负载
输出	额定电压	230/400Vac，3相+N线+地线，（220/380，240/415可选）
	功率因数	1.0
	频率误差	同步旁路频率范围±4Hz
	电压稳定性	稳态<1%
	过载时间	102 ~ 110%负载60分钟，111 ~ 125%负载10分钟，126 ~ 150%负载1分钟
功能	在线双变换模式效率	高达96%
	ECO节能模式效率	高达99%
	电池类型	VRLA铅酸电池，AGM，胶体电池，NiCad电池，锂电池
	电池电压	320V~607V 默认432V
	充电方式	智能电池管理
	最大充电电流	25A	38A	50A	76A	100A
	并机能力	4台并机
使用环境	环境温度	0 ~ 40°C
	储藏温度	–15 ~ +55°C
	环境湿度	5 ~ 95 % ，无凝露
	海拔高度	海拔1000米内无需降额，若超过1000米时应按GB/T 3859.2的规定降容使用
尺寸	宽*深*高（mm）	330*668*521			330*690*975
重量	净重(不含电池）	41kg	45kg	45kg	90kg	90kg
	毛重(不含电池）	50kg	55kg	55kg	131kg	131kg
安全标准	符合标准	GB4943； YD/T1095； GB/7260.2； IEC/62040
