产品介绍

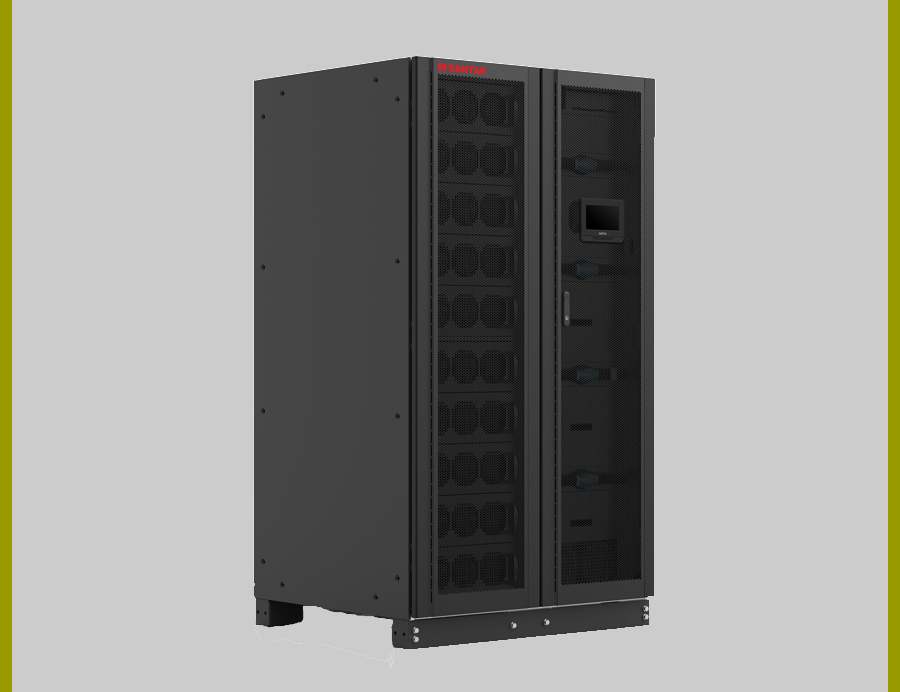

山特城堡3C3 HD是山特城堡3C3经典产品系列的创新升级产品，山特城堡系列UPS秉承为用户关键负载提供安全、可靠、稳定、环保的电力保障为宗旨，不断对产品进行优化和更新。新一代3C3HD 400-600K 采用目前先进的电力电子及数字信号控制保护技术，则具有更高效率，更高性能，更便捷操作等特点，能在各个行业领域为用户提供高品质电源保障。




应用场景

中、大型数据中心 、 计算机数据机房、  自动化控制系统、交通运输、银行，金融、通讯行业，5G、生产制造

产品特性

采用新一代IGBT及优化I型三电平电路，在线效率高达97%，ECO模式高达99%；

输出功率因数1.0，有效带载量提升10%；

内模块化设计，MTTR<30分钟

智能电池管理功能，延长电池生命周期；

7”彩色触摸屏，便捷操作；

标准支持铅酸，镍铬蓄电池，更可支持锂电，超级电容等多种直流储能系统；

最大充电电流高达 400A，更快恢复电池容量；

支持4台并机，可并机共电池；

支持电池冷启动；

具有智能假负载测试功能；

具有内部模块冗余功能，更高可靠性；

采用油浸式电容，免维护，长寿命；

规格参数

型号		3C3 HD-400K	3C3 HD-500K	3C3 HD-600K
额定容量		400KVA/400KW	500KVA/500KW	600KVA/600KW
输入	输入方式	三相+N线+地线
	频率	50/60Hz，范围42 - 70Hz
	功率因数	≥ 0.99
	市电电压范围	240 ~ 478Vac线电压； 138 ~ 276Vac相电压
	旁路电压范围	340 ~ 438Vac线电压； 196 ~ 253Vac相电压
	输入电流谐波	<3% (额定输入线性负载)
输出	额定电压	230/400Vac，3相+N线+地线，（220/380，240/415可选）
	功率因数	1.0*
	额定输出频率	50Hz (默认) 或 60Hz
	输出频率变化率	1Hz/s
	最大输出波形失真度	<1% （100%线性负载）
	过载时间	102 ~ 110%负载60分钟，111 ~ 125%负载10分钟，126 ~ 150%负载1分钟
功能	在线双变换模式效率	高达97%
	ECO节能模式效率	高达99%
	电池类型	VRLA铅酸电池，AGM，胶体电池，NiCad电池，锂电池
	电池电压	480V（40 节）to 690V (50 节），默认40节
	充电方式	智能电池管理
	最大充电电流	280A	320A	400A
	并机能力	4台并机
使用环境	环境温度	0 ~ 40°C
	储藏温度	–15 ~ +55°C
	环境湿度	5 ~ 95 % ，无凝露
	海拔高度	海拔1000米内无需降额，若超过1000米时应按GB/T 3859.2的规定降容使用
尺寸	宽*深*高（mm）	1100*1000*2000
重量	净重(不含电池）	650kg	700kg	820kg
	毛重(不含电池）	770kg	820kg	940kg
安全标准	符合标准	GB4943； YD/T1095； GB/7260.2； IEC/62040-2

*表示在不同环境温度下，输出功率因数会发生变化，详询销售人员。
